科普資源
瀝青混合料知識(shí)科普
發(fā)布時(shí)間： 2025-06-26
瀝青混合料是一種復(fù)合材料，主要由瀝青、粗骨料、細(xì)骨料、礦粉組成，有的還加入聚合物和木纖維素；由這些不同質(zhì)量和數(shù)量的材料混合形成不同的結(jié)構(gòu)，并具有不同的力學(xué)性質(zhì)。
瀝青混合料定義：
瀝青混合料是由礦料與瀝青結(jié)合料拌和而成的混合料的總稱。按材料組成及結(jié)構(gòu)分為連續(xù)級(jí)配、間斷級(jí)配混合料。按礦料級(jí)配組成及空隙率大小分為密級(jí)配、半開級(jí)配、開級(jí)配混合料。按公稱最大粒徑的大小可分為特粗式（公稱最大粒徑大于37.5mm）、粗粒式（公稱最大粒徑26.5mm或31.5mm）、中粒式（公稱最大粒徑16mm或19mm）、細(xì)粒式（公稱最大粒徑9.5mm或13.2mm）、砂粒式（公稱最大粒徑小于9.5mm）瀝青混合料。按制造工藝分為熱拌瀝青混合料、冷拌瀝青混合料、再生瀝青混合料等。
瀝青混合料
瀝青混合料種類：
工程上最常用的瀝青混合料有兩類：其一是瀝青混凝土混合料，是由適當(dāng)比例的粗集料、細(xì)集料及填料組成的符合規(guī)定級(jí)配的礦料，與瀝青結(jié)合料拌和、壓實(shí)后剩余空隙率小于10%的混合料，簡稱瀝青混凝土，以AC表示，采用圓孔篩時(shí)用LH表示。其二是瀝青碎石混合料，是由適當(dāng)比例的粗集料、細(xì)集料及填料(或不加填料)與瀝青拌和、壓實(shí)后剩余空隙率在10%以上的混合料，簡稱瀝青碎石混合料，以AM表示。
瀝青混合料的分類還可以從不同角度進(jìn)行，下面介紹常用的幾種分類方式：
①按膠結(jié)材料種類分
按膠結(jié)料種類分為石油瀝青混合料和煤瀝青混合料。
②按施工溫度分
a．熱拌熱鋪瀝青混合料。即瀝青與礦質(zhì)集料(簡稱礦料)在熱態(tài)下拌和，熱態(tài)下鋪筑。
b．常溫瀝青混合料。即采用乳化瀝青或稀釋瀝青與礦料在常溫下拌和、鋪筑。
③按集料級(jí)配類型分
a．連續(xù)級(jí)配瀝青混合料。即混合料中的礦質(zhì)集料是按級(jí)配原則，從大到小各級(jí)粒徑按比例搭配組成的。
b．間斷級(jí)配瀝青混合料。即集料級(jí)配組成中缺少一個(gè)或若干個(gè)粒級(jí)。
④接混合料密實(shí)度分
a．密級(jí)配瀝青混合料。指連續(xù)級(jí)配、相互嵌擠密實(shí)的集料與瀝青拌和、壓實(shí)后剩余空隙率小于10%的混合料。
b．開級(jí)配瀝青混合料。指級(jí)配主要由粗集料組成，細(xì)集料較少，集料相互撥開，壓實(shí)后剩余空隙率大于1 5%的開式混合料。
c．半開級(jí)配瀝青混合料。指由粗、細(xì)集料及少量填料(或不加填料)與瀝青拌和、壓實(shí)后剩余空隙率在10%～15%的半開式混合料，也稱為瀝青碎石混合料。
⑤按集料最大粒徑分
a．粗粒式瀝青混合料。指集料最大粒徑為26．5 mm或31．5 mm的混合料。
b．中粒式瀝青混合料。指集料最大粒徑為16 mm或19 mm的混合料。
c．細(xì)粒式瀝青混合料。指集料最大粒徑為9．5 mm或13．2 mm的混合料。
d．砂粒式瀝青混合料。指集料最大粒徑等于或小于4．75 mm的混合料。
瀝青混合料結(jié)構(gòu)組成：

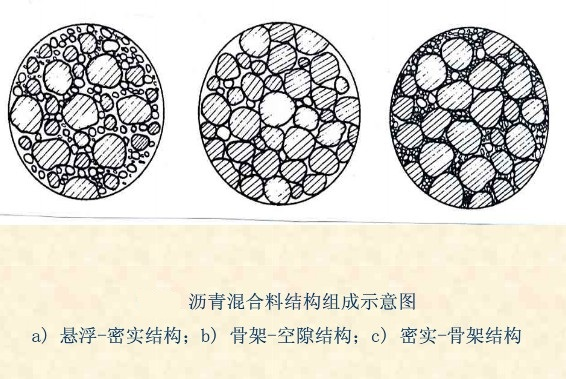

按級(jí)配原則構(gòu)成的瀝青混合料，其結(jié)構(gòu)組成可分為三類：
(1)懸浮-密實(shí)結(jié)構(gòu)
這種由次級(jí)集料填充前級(jí)集料（較次級(jí)集料粒徑稍大）空隙的瀝青混合料，具有很大的密度，但由于各級(jí)集料被次級(jí)集料和瀝青膠漿所分隔，不能直接互相嵌鎖形成骨架，因此該結(jié)構(gòu)具有較大的黏聚力c，但內(nèi)摩擦角Φ較小，高溫穩(wěn)定性較差。
(2)骨架-空隙結(jié)構(gòu)
此結(jié)構(gòu)粗集料所占比例大，細(xì)集料很少甚至沒有。粗集料可互相嵌鎖形成骨架；但細(xì)集料過少容易在粗集料之間形成空隙。這種結(jié)構(gòu)內(nèi)摩擦角Φ較高，但黏聚力c也較低。
(3)骨架-密實(shí)結(jié)構(gòu)
較多數(shù)量的粗集料形成空間骨架，相當(dāng)數(shù)量的細(xì)集料填充骨架間的空隙形成連續(xù)級(jí)配，這種結(jié)構(gòu)不僅內(nèi)摩擦角Φ較高，黏聚力c也較高。
三種結(jié)構(gòu)的瀝青混合料由于密度ρ、空隙率VV、礦料間隙率VMA不同，使它們在穩(wěn)定性上亦有顯著差別。

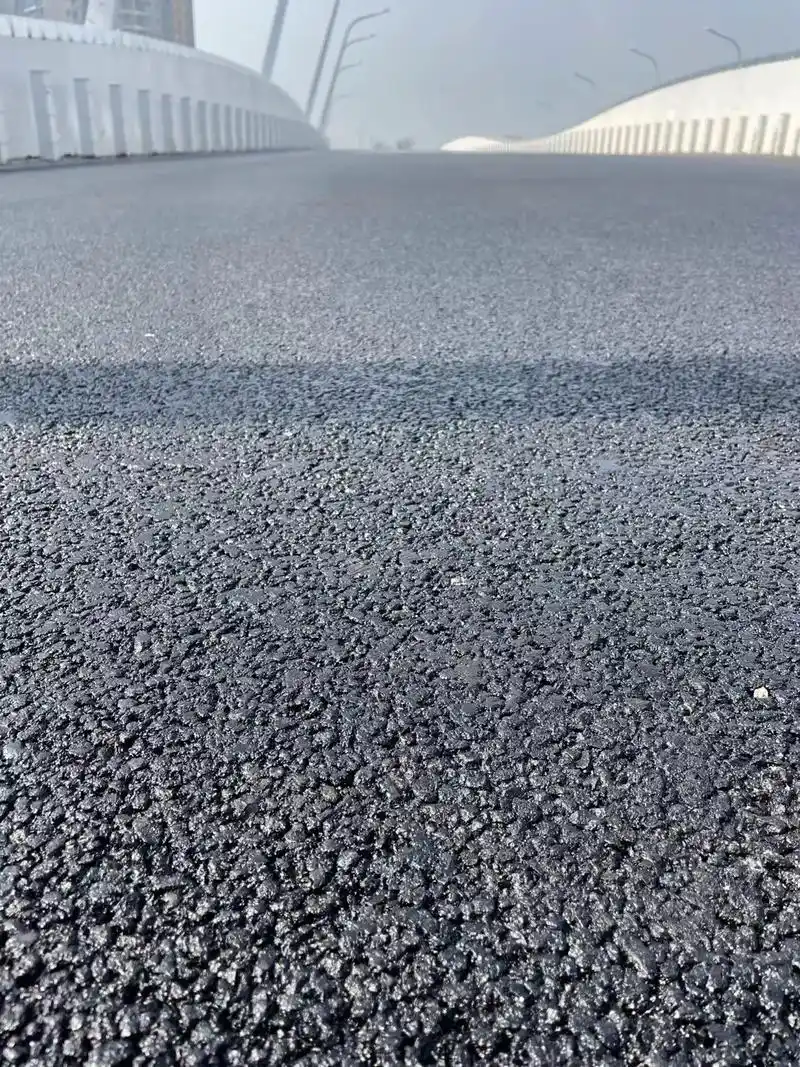

瀝青混合料主要類型：
普通瀝青混合料
即AC型瀝青混合料，適用于城鎮(zhèn)次干道、輔路或人行道等場所。
改性瀝青混合料
(1)改性瀝青混合料是指摻加橡膠、樹脂、高分子聚合物、磨細(xì)的橡膠粉或其他填料等外加劑(改性劑)，使瀝青或?yàn)r青混合料的性能得以改善制成的瀝青混合料。
(2)改性瀝青混合料與AC型瀝青混合料相比具有較高的高溫抗車轍能力，良好的低溫抗開裂能力，較高的耐摩耗能力和較長的使用壽命。
(3)改性瀝青混合料面層適用城鎮(zhèn)快速路、主干路。
瀝青瑪蹄脂碎石混合料(簡稱SMA)
(1)SMA混合料是一種以瀝青、礦粉及纖維穩(wěn)定劑組成的瀝青瑪蹄脂結(jié)合料，填充于間斷骨架中所形成的混合料。
(2)SMA是一種間斷級(jí)配的瀝青混合料，5mm以上的粗骨料比例高達(dá)70%~80%，礦粉用量達(dá)7%~13%(“粉膠比”超出通常值1.2的限制)；瀝青用量較多，高達(dá)6.5%~7%。
(3)SMA是當(dāng)前國內(nèi)外使用較多的一種抗變形能力強(qiáng)，耐久性較好的瀝青面層混合料；適用于城鎮(zhèn)快速路、主干路。
改性(瀝青)瀝青瑪蹄脂碎石混合料(SMA)
(1)使用改性瀝青，材料配比采用SMA結(jié)構(gòu)形式。
(2)有非常好的高溫抗車轍能力，低溫抗變形性能和水穩(wěn)定性，且構(gòu)造深度大，抗滑性能好、耐老化性能及耐久性都有較大提高。
(3)適用于交通流量和行使頻度急劇增長，客運(yùn)車的軸重不斷增加，嚴(yán)格實(shí)行分車道單向行使的城鎮(zhèn)快速路、主干路。
您的位置：
